Оптоволоконний спліттер 1x32
Розгалужувач ПЛК є свого роду інтегрованим хвилеводним оптичним розподільним пристроєм на основі кварцової підкладки. Він має характеристики невеликого об’єму, широкого робочого діапазону довжин хвиль, високої надійності, хорошої однорідності спектрофотометра тощо. Для пасивної оптичної мережі (EPON, BPON, GPON тощо) для підключення центрального офісу та термінального обладнання та для досягнення оптичного сигнального шунта. Розгалужувачі 1xN і 2xN рівномірно розподіляють оптичний сигнал на кілька вихідних отворів рівномірно з одного або подвійного входу або навпаки, щоб імпортувати кілька оптичних сигналів в одне або два кореневих волокна.
|
Параметри |
1×2 |
1×4 |
1×8 |
1×16 |
1×32 |
1×64 |
|
Робоча довжина хвилі (нм) |
1260-1650 |
|||||
|
Тип волокна |
G657A або замовником |
|||||
|
Внесені втрати (дБ) (клас P/S) |
3.8/4.0 |
7.1/7.3 |
10.2/10.5 |
13.5/13.7 |
16.5/16.9 |
20.5/21.0 |
|
Рівномірність втрат (дБ) |
0.4 |
0.6 |
0.8 |
1.2 |
1.5 |
2 |
|
Зворотні втрати (дБ) (клас P/S) |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
|
Залежні від поляризації втрати |
0.2 |
0.2 |
0.2 |
0.25 |
0.3 |
0.35 |
|
Спрямованість (дБ) |
55 |
55 |
55 |
55 |
55 |
55 |
|
Втрати, що залежать від довжини хвилі |
0.3 |
0.3 |
0.3 |
0.5 |
0.5 |
0.5 |
|
Температурна стабільність (-40-85 градусів ) (дБ) |
0.4 |
0.4 |
0.4 |
0.5 |
0.5 |
0.5 |
|
Робоча температура (градус) |
-40-85 |
|||||
|
Температура зберігання (градус) |
-40-85 |
|||||
Додатки
FTTX (FTTP, FTTH, FTTN, FTTC)
Пасивні оптичні мережі (PON)
Локальні мережі (LAN)
Системи CATV
Підсилювальна, система моніторингу
Тестове обладнання
Особливості
Хороша однорідність і низькі внесені втрати
Низькі втрати залежні від поляризації
Відмінна механічна
Робоче середовище: від -40ºC до +85ºC
Вхід волокна: волокно 0.9 мм або 250 мкм на вибір
Подробиці

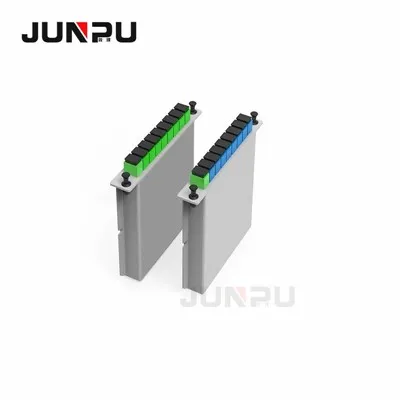

Волоконно-оптичний спліттер JUNPU
Оптоволоконна продукція JUNPU
Ми щиро запрошуємо вас надіслати нам запит для отримання додаткової інформації.
Junpu піклується про кожну деталь продукту для вас!
